ماشین های تزریق پلاستیک سری عمودی

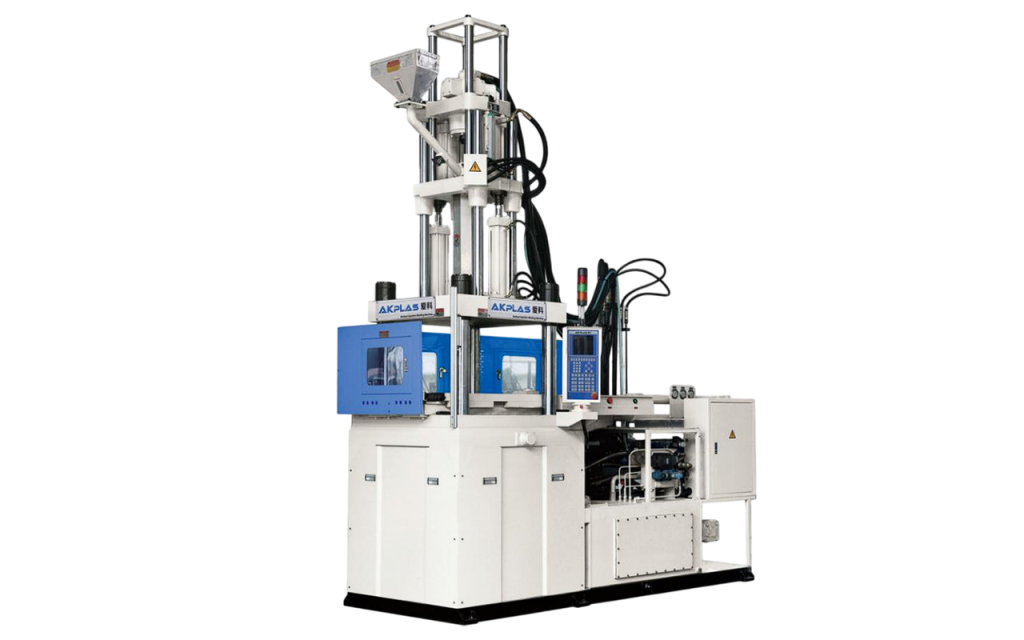

معرفی دستگاه تزریق پلاستیک عمودی
در دنیای قطعهسازی مدرن، دستگاه تزریق پلاستیک عمودی (Vertical Injection Molding Machine) به دلیل طراحی منحصربهفرد و بهرهگیری از نیروی گرانش، راهحلی ایدهآل برای تولید قطعات ترکیبی و حساس است. برخلاف مدلهای افقی، در ماشین تزریق پلاستیک عمودی، واحد گیره و تزریق در یک راستای عمود بر زمین قرار دارند که این موضوع دقت در جایگذاری قطعات داخل قالب را به حداکثر میرساند. این نوع دستگاهها با نامهای دیگری مانند تزریق ستونی یا دستگاه تزریق کاروسل نیز شناخته میشوند. سیستم عملکرد این دستگاه ها به سه صورت هیدرولیک، تمام الکتریک و یا هیبرید طراحی میگردد.
ساختار گیره دستگاه تزریق پلاستیک عمودی عمدتاً به صورت جک هیدرولیک مستقیم است و در این سری از دستگاهها سیستم اهرم تاگل و یا بازوهای مکانیکی دیده نمیشود. ساختار گیره دستگاههای عمودی براساس ۳ یا ۴ عدد تایبار میباشد. البته مدلهای بدون تایبار نیز طراحی شده که به آنها تایبار لس میگویند. طراحی واحد تزریق مواد در این سری از دستگاهها بر اساس نقشه مهندسی و کاربرد مورد نظر میتواند به صورت افقی و یا عمودی نسبت به سطح زمین باشد. این ویژگیها باعث میشود که دستگاههای تزریق پلاستیک عمودی اطلس ماشین پلیمر به عنوان یکی از گزینههای برتر در صنعت پلاستیکسازی شناخته شوند و عملکرد بهینه و دقیقی را در تولید قطعات پلاستیکی ارائه دهند.

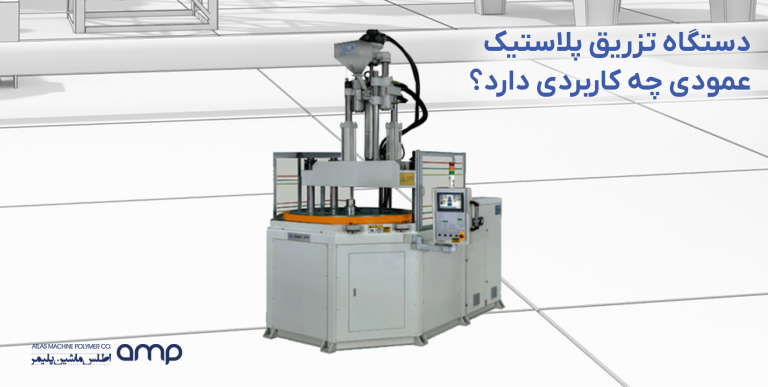

کاربردهای استراتژیک دستگاه تزریق پلاستیک عمودی
در ادامه، ۵ صنعت اصلی که تولیدات آنها وابسته به این تکنولوژی است را بررسی میکنیم:
۱. صنایع الکترونیک و اتصالات
دقت میلیمتری در تولید سوکتها، کانکتورها، پریزها و فیشهای برق تنها با این دستگاه امکانپذیر است. در این صنعت، پلاستیک باید دور پینهای فلزی ظریف تزریق شود که دستگاه عمودی این کار را با کمترین ضایعات انجام میدهد.
۲. تجهیزات پزشکی و سلامت
تولید قطعات حساس مانند سرنگهای خاص، قطعات ایمپلنت، وسایل جراحی و انواع سنسورهای بدن نیازمند محیطی کنترل شده و دقتی فوقالعاده است. پاکیزگی عملکرد و عدم نشت روغن در مدلهای پیشرفته اطلس ماشین، انتخابی مطمئن برای این صنعت است.
۳. قطعهسازی خودرو (تزریق ترکیبی)
در صنعت خودرو، بسیاری از قطعات مانند دستههای دنده، کنترلرهای روی داشبورد و دستگیرههای درب ترکیبی از فلز و پلاستیک هستند. ماشین تزریق پلاستیک عمودی با قابلیت قالبگیری اشکال پیچیده، دوام و زیبایی این قطعات را تضمین میکند.
۴. بستهبندیهای تخصصی و آرایشی
تولید درپوشهای چندتکه، بستهبندیهای تخصصی دارو و ظروف کوچک آرایشی که نیاز به سرعت تولید بالا و تکرارپذیری دقیق دارند، از مشتریان اصلی این تیپ دستگاهها هستند.
۵. تولید ابزارآلات و لوازم خانگی
تزریق پلاستیک روی بدنه ابزارهایی مثل پیچگوشتی، انبردست و همچنین دستههای لوازم آشپزخانه که نیاز به ارگونومی و کیفیت سطح بالا دارند، با این دستگاه انجام میشود.
عوامل موثر بر قیمت دستگاه تزریق عمودی
در زمان استعلام قیمت دستگاه تزریق عمودی، نباید تنها به عدد نهایی بسنده کرد. پارامترهای فنی زیر تعیینکننده ارزش خرید دستگاه هستند:
نیروی گیره (Tonnage): از ۱۵ تن برای قطعات میکرونی تا تناژهای بالا برای قطعات صنعتی.
نوع درایو: سیستمهای سروو موتور که تا ۵۰٪ مصرف برق را کاهش میدهند.
میز دوار (Rotary Table): وجود میز چرخان که سرعت تولید را با استفاده همزمان از دو قالب دوبرابر میکند.
برند کنترلر و پمپ: استفاده از برندهای معتبر جهانی جهت سهولت در عیبیابی دستگاه تزریق پلاستیک.
مزایای دستگاه تزریق پلاستیک عمودی ( ایستاده)
| نوع دستگاه تزریق پلاستیک عمودی | ویژگیها | کاربردها |
|---|---|---|
| دستگاه تزریق عمودی تک ایستگاهه | دارای یک ایستگاه تزریق و قالبگیری | تولید قطعات پلاستیکی ساده و متوسط |
| دستگاه تزریق عمودی چند ایستگاهه | دارای چندین ایستگاه تزریق برای کارهای پیچیدهتر | تولید قطعات چند جزئی، تزریق دو رنگ یا دو مواد |
| دستگاه تزریق عمودی با میز چرخان | دارای میز چرخان برای تزریق و برداشتن قطعات همزمان | افزایش بهرهوری در تولید قطعات و کاهش زمان سیکل تولید |
| دستگاه تزریق عمودی با قالبگیری دو طرفه | امکان تزریق همزمان دو قالب در یک سیکل | تولید قطعات با دقت بالا و برای کاهش هزینهها و زمان تولید |
| دستگاه تزریق عمودی با فشار بالا | مناسب برای تزریق پلاستیکهای با ویسکوزیته بالا | تولید قطعات مقاوم و دقیق، به خصوص در صنایع خودروسازی و الکترونیک |
| دستگاه تزریق عمودی برای تزریق درون فلز | قابلیت تزریق پلاستیک به قطعات فلزی برای ایجاد اتصالات دقیق | تولید قطعات ترکیبی پلاستیک-فلز برای کاربردهای صنعتی و الکترونیکی |
| دستگاه تزریق عمودی کوچک | ابعاد کوچک و مناسب برای تولیدات محدود | تولید نمونههای آزمایشی، قطعات کوچک و تخصصی، استفاده در مراکز تحقیق و توسعه |
دستگاه تزریق پلاستیک عمودی (ایستاده) یک دستگاه است که بهطور عمودی عمل تزریق پلاستیک را انجام میدهد. این دستگاهها معمولاً برای تولید قطعات کوچک و پیچیده، یا قطعاتی که نیاز به دقت بالا دارند، استفاده میشوند. طراحی عمودی دستگاه باعث میشود که فضای کمتری اشغال کرده و مناسب برای تولید قطعات در محیطهای محدود باشد. همچنین، این نوع دستگاهها معمولاً برای تولید قطعات با ترکیب چند ماده پلاستیکی یا عملیاتهای خاص مانند تزریق دوجداره کاربرد دارند.
تفاوت دستگاه تزریق پلاستیک عمودی و افقی
برای درک بهتر تفاوتهای میان این دو نوع دستگاه، به یک مقایسه ساده میپردازیم:
دستگاه تزریق پلاستیک افقی: این دستگاه مواد پلاستیکی را به صورت افقی به قالب تزریق میکند و معمولاً برای تولیدات انبوه و بزرگ مانند بدنه خودرو یا لوازم خانگی مناسب است.
دستگاه تزریق پلاستیک عمودی: این دستگاه مواد را از بالا به قالب تزریق میکند و بیشتر برای تولید قطعات کوچک و پیچیده، به خصوص در صنایعی مانند الکترونیک و پزشکی، کاربرد دارد.
فرایند قالبگیری تزریقی با دستگاه تزریق پلاستیک عمودی
در سری دستگاه تزریق پلاستیک عمودی، دو نیمه قالب به صورت عمودی و از سمت به بالا و پایین باز و بسته می شوند. همچنین واحد تزریق دستگاه در قسمت بالای قالب قرار دارد در دستگاه های تزریق عمودی، نیروی جاذبه زمین نیز در پر کردن حفرههای قالب نقش موثری داشته و موجب تسهیل در این کار میگردد.
وجود گیرههای باز و صفحات چرخشی در این سری از دستگاه ها امکان کار با چند قالب به صورت همزمان را فراهم مینماید. لذا به سبب این امر میزان مداخله نیروی انسانی کمتر شده و همچنین میزان بهرهوری نیز افزایش خواهد یافت.
عمده ترین تفاوت دستگاههای تزریق پلاستیک عمودی در مقایسه با دستگاههای تزریق پلاستیک افقی این است که قطعات تولیدی پس از پایان فرآیند تولید، همانند قالبهای افقی به طور خودکار و با پران از قالب خارج نمیشوند و برای این کار باید از دست یا بازوی رباتیک استفاده شود.
چالشها و محدودیتهای سیستم عمودی
با وجود مزایای فراوان، نباید از چالشهای عملیاتی این دستگاه غافل شد:
زمانبندی اپراتور: جایگذاری دستی قطعات (Inserts) داخل قالب زمانبر است و نیاز به دقت بالایی دارد.
ریسک آسیب فیزیکی: در صورت عدم استفاده از ربات، احتمال آسیب به قطعات ظریف هنگام خروج از قالب توسط نیروی انسانی وجود دارد.
محاسبه سیکل تولید: به دلیل متغیر بودن سرعت دست اپراتور، محاسبه دقیق سیکل تولید (Cycle Time) کمی دشوارتر از سیستمهای تمام اتوماتیک افقی است.
لازم به ذکر است سری دستگاه های عمودی با سایز کوچک نیز طراحی گردیده اند تا نیاز هار مربوط به قطعات بسیار کوچک را در کارگاه ها و یا به صورت یه دستگاه تزریق خانگی مرتفع سازند. این سری از دستگاه ها که به دستگاه تزریق پلاستیک دستی یا دستگاه تزریق پلاستیک ایستاده نیز شهرت دارند با کمک یک اهرم دستی به بالا و پایین حرکت می کنند.
سوالات متداول مرتبط با دستگاه تزریق پلاستیک عمودی
قیمت دستگاه تزریق پلاستیک عمودی چقدر است؟
قیمت به مدل، ظرفیت و برند دستگاه بستگی دارد. معمولاً از چند صد میلیون تا چند میلیارد تومان متغیر است.
تفاوت دستگاه تزریق پلاستیک عمودی و افقی چیست؟
دستگاه عمودی فضای کمتری اشغال میکند و برای قطعات خاص مناسبتر است، در حالی که دستگاه افقی برای تولید انبوه، کاربرد بیشتری دارد.
آیا دستگاه تزریق پلاستیک عمودی برای تولید قطعات کوچک مناسب است؟
بله، به دلیل دقت بالا و امکان تولید قطعات پیچیده، برای تولید قطعات کوچک مناسب است.
دستگاه تزریق پلاستیک عمودی یک گزینه مناسب برای شرکتها و کارگاههایی است که به دنبال افزایش کارایی و بهبود کیفیت تولید هستند. با توجه به طراحی فشرده، دقت بالا و قابلیتهای متعدد این دستگاهها، سرمایهگذاری در این نوع تجهیزات میتواند به بهبود فرآیند تولید و کاهش هزینهها کمک کند. اگر به دنبال یک دستگاه با عملکرد عالی و قابلیتهای متنوع هستید، دستگاه تزریق پلاستیک عمودی میتواند انتخاب مناسبی برای شما باشد.
باید توجه نمود که بهره گیری از ظروف جداره نازک و مزایای بیشمار این محصول چالش های مهمی را نیز با خود به همراه می آورد. طراحی قالب این محصولات و هزینه طراحی و ساخت آن به مراتب بالاتر از قالب های معمولی می باشد و همچنین دستگاه تزریق و لوازم جانبی آن نیز می بایست مجهز تر و قدرتمند تر از شرایط استاندارد در نظر گرفته شود. از مهمترین چالش های این تولید، نیاز به دستگاه با فشار و سرعت تزریق بالا و نیز قالب های مجهز به تجهیزات هات رانر می باشد.
