آیا میدانستید بیش از ۶۰٪ از کل زمان یک سیکل تولید تزریق پلاستیک صرف خنککاری میشود؟ یعنی اگر قطعه شما ۳۰ ثانیه در قالب بماند، نزدیک به ۲۰ ثانیه آن فقط انتظار برای سرد شدن است. حالا تصور کنید با بهینهسازی این بخش، چقدر میتوانید بهرهوری خط تولید خود را افزایش دهید. یک ماشین تزریق پلاستیک بدون سیستم خنک کاری دستگاه تزریق پلاستیک مانند خودرو بدون رادیاتور است: ابتدا کیفیت قطعات افت میکند (تاببرداشتن، مکش، خط جوش)، سپس روغن هیدرولیک داغ میشود و نهایتاً دستگاه از کار میافتد. اما نگران نباشید؛ با آشنایی با روش های خنک کاری دستگاه تزریق پلاستیک، از برج خنککننده و چیلر گرفته تا تکنیکهای پیشرفته طراحی کانالهای قالب، میتوانید هم کیفیت قطعات را به سطح جهانی برسانید و هم هزینههای تعمیرات و انرژی را کاهش دهید. در این مقاله از اطلس ماشین پلیمر، قدم به قدم با اصول حرفهای خنککاری آشنا میشوید.
چرا خنککاری در فرآیند تزریق پلاستیک اهمیت حیاتی دارد؟
تصور کنید پلاستیک مذاب را با فشار به درون قالب تزریق کردهاید. حالا اگر نتوانید به موقع آن را سرد کنید، تمام زحماتتان هدر میرود. یک سیستم خنک کننده دستگاه تزریق پلاستیک نه یک آپشن تجملاتی، بلکه یک نیاز اساسی است. در زیر سه دلیل اصلی اهمیت آن را مرور میکنیم:
🔹 کاهش زمان سیکل تولید و افزایش نرخ خروجی: هرچه قطعه زودتر خنک شود، قالب زودتر باز میشود و شما میتوانید سیکل بعدی را سریعتر شروع کنید. در تولید انبوه، حتی چند ثانیه صرفهجویی در هر سیکل، سوددهی را به طور چشمگیری بالا میبرد.
🔹 تضمین کیفیت ابعادی و ظاهری قطعه: خنککاری نامناسب باعث تاببرداشتن، تغییر شکل یا پیچیدگی قطعه پس از خروج از قالب میشود. یک خنککاری یکنواخت و کنترلشده تضمین میکند قطعه دقیقاً با همان تلرانس طراحی شده از قالب خارج شود.
🔹 حفظ سلامت و طول عمر تجهیزات دستگاه: گرمای بیش از حد به روغن هیدرولیک آسیب میزند و قطعات داخلی را دچار استهلاک زودهنگام میکند. این موضوع برای انواع دستگاه تزریق پلاستیک (از افقی تا عمودی) صادق است. خنککاری مناسب، عمر مفید دستگاه را چندین سال افزایش میدهد.
در دستگاه تزریق پلاستیک چه بخشهایی باید خنک شوند؟

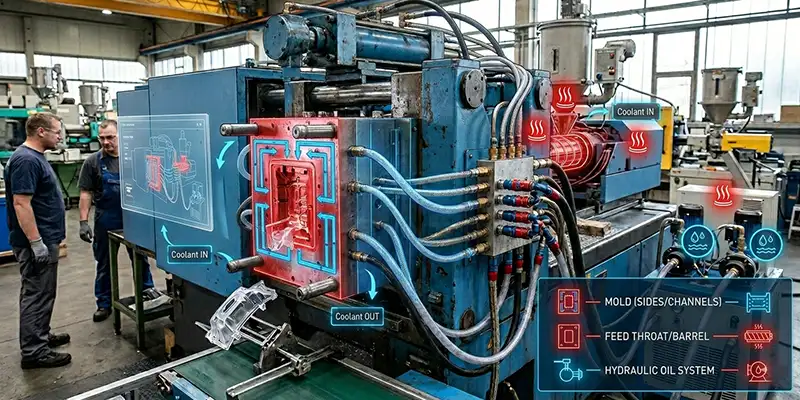

یک دستگاه تزریق پلاستیک هنگام کار، گرما را در چند نقطه کلیدی متمرکز میکند. اگر این گرما کنترل نشود، هم کیفیت قطعات افت میکند و هم دستگاه آسیب میبیند. گرمای ناشی از اصطکاک پیچ و بشکه، گرمای تولید شده توسط پمپهای هیدرولیک، و گرمای منتقلشده از پلاستیک مذاب به قالب، همگی باید مدیریت شوند. اگر این حرارت کنترل نشود، دو اتفاق بد میافتد: اول اینکه کیفیت قطعات به شدت افت میکند (تاببرداشتن، مکش سطحی، خط جوش)، دوم اینکه خود دستگاه آسیب میبیند (روغن هیدرولیک فاسد میشود، آببندها خراب میشوند و عمر قطعات کاهش مییابد). در ادامه سه بخش اصلی که نیاز به فرآیند خنک کاری دستگاه تزریق پلاستیک دارند را معرفی میکنیم.
توجه داشته باشید که این اصول برای دستگاه تزریق پلاستیک عمودی (مناسب قطعات درجدار) و همچنین دستگاه تزریق پلاستیک تایوانی (که به کیفیت ساخت معروف هستند) کاملاً یکسان است؛ فقط ابعاد و ظرفیت خنککاری متفاوت است.
۱. خنککاری قالب تزریق پلاستیک (Mold Cooling)
قالب، قلب فرآیند تولید است. بعد از تزریق پلاستیک مذاب، باید آن را سریع و یکنواخت سرد کرد تا قطعه با ابعاد دقیق و سطحی صاف از قالب خارج شود. برای این کار نیاز به خنک کاری دستگاه تزریق پلاستیک در بخش قالب داریم. آب سرد (معمولاً توسط چیلر) از کانالهای درون قالب عبور میکند و حرارت را جذب میکند. اگر این خنککاری ضعیف باشد، قطعه دچار تاببرداشتن، مکش سطحی (Sink Mark) یا خط جوش میشود. همچنین زمان سیکل افزایش مییابد و راندمان تولید افت میکند. طراحی صحیح مسیر آب در قالب (نزدیک به نقاط داغ) یکی از مهارتهای کلیدی قالبسازان حرفهای است. بدون سیستم خنک کاری دستگاه تزریق پلاستیک کارآمد برای قالب، امکان تولید قطعات پیچیده و با کیفیت بالا وجود ندارد.
۲. خنککاری روغن هیدرولیک (Hydraulic Oil Cooling)
روغن هیدرولیک مانند خون در رگهای دستگاه است. این روغن وظیفه انتقال نیرو به گیره، تزریق و سایر حرکات را دارد. اما در حین کار، دمای روغن به شدت بالا میرود. کنترل دما بین ۳۵ تا ۵۵ درجه حیاتی است؛ اگر از ۵۵ درجه عبور کند، ویسکوزیته روغن کاهش مییابد، فشار سیستم افت میکند، و واشرها و پمپها آسیب میبینند. برای این کار از مبدلهای حرارتی (رادیاتور آبخنک) استفاده میشود که آب خنک از درون آن عبور میکند و حرارت روغن را میگیرد. در روش های خنک کاری دستگاه تزریق پلاستیک، معمولاً این بخش را به برج خنککننده متصل میکنند تا آب به صورت مداوم گردش کند.
⚠ یک نکته مهم: اگر روغن هیدرولیک شما مرتباً داغ میشود، یا خنککار شما کوچک است یا مدار رسوب گرفته است.
۳. خنککاری گلوگاه تغذیه سیلندر (Feed Throat Cooling)

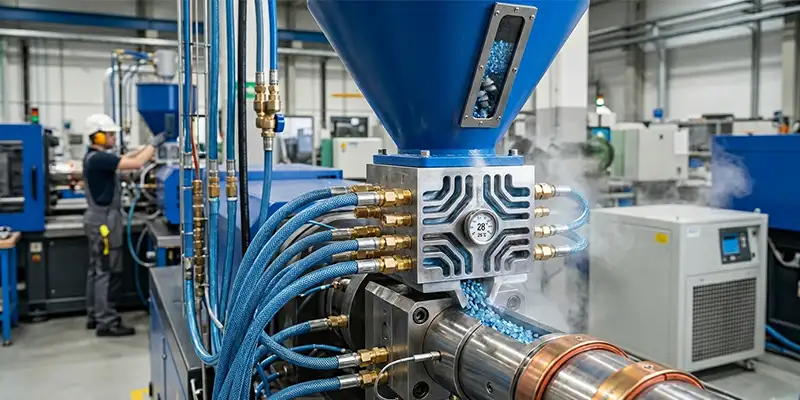

گلوگاه تغذیه، همان ناحیه زیر قیف مواد است که گرانولها وارد سیلندر میشوند. شاید باور نکنید، اما گرمای منتقلشده از سیلندر به این ناحیه میتواند باعث ذوب شدن گرانولها قبل از ورود به پیچ شود. نتیجه؟ گرانولها به یکدیگر میچسبند و مسیر ورود مواد مسدود میشود. این مشکل به ویژه در دستگاههای بزرگ و هنگام کار با مواد حساس به حرارت رایج است. برای جلوگیری از این اتفاق، یک سیستم خنک کاری دستگاه تزریق پلاستیک مجزا روی گلوگاه نصب میشود؛ معمولاً با گردش آب خنک (گاهی از همان مدار برج خنککننده). اگر این بخش را نادیده بگیرید، دستگاه شما مرتباً خاموش میشود و باید گلوگاه را تمیز کنید – که زمانبر و آزاردهنده است.
انواع روشها و تجهیزات خنککاری دستگاه تزریق پلاستیک

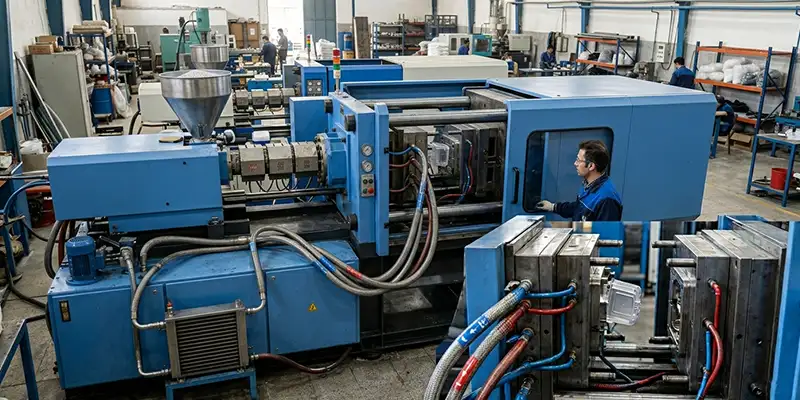

برای مدیریت حرارت در یک سیستم خنک کننده دستگاه تزریق، روشهای مختلفی وجود دارد. انتخاب روش مناسب بستگی به نوع تولید، بودجه، دمای محیط و حساسیت قطعات دارد. برخی کارگاهها با یک برج خنککننده ساده کار خود را راه میاندازند، اما در خطوط تولید حساس و مدرن، استفاده از چیلرهای صنعتی یا سیستم ترکیبی ضروری است. این موضوع حتی برای دستگاه تزریق پلاستیک تایوانی که به کیفیت بالا معروف است نیز صادق است؛ اگر خنککاری ضعیف باشد، دستگاه تایوانی هم دچار افت راندمان میشود. در ادامه سه روش اصلی و پرکاربرد را معرفی میکنیم.
۱. برج خنککننده (Cooling Tower)
برج خنککننده یکی از قدیمیترین و اقتصادیترین روش های خنک کاری دستگاه تزریق پلاستیک است. این تجهیز با تبخیر بخشی از آب، دمای آب را کاهش میدهد. دو نوع مدار باز و بسته دارد: در مدار باز، آب مستقیماً با هوا برخورد میکند و قسمتی از آن تبخیر میشود؛ این روش ارزان اما پر مصرف است و ممکن است آلودگی وارد مدار کند. در مدار بسته، آب در لولههای بسته گردش میکند و هوا از روی آن عبور میکند؛ گرانتر اما تمیزتر است. برج خنککننده برای خنککاری روغن هیدرولیک و گلوگاه تغذیه عالی عمل میکند، اما برای قالب (که نیاز به دمای دقیق و پایین دارد) به تنهایی کافی نیست؛ چون دمای آب خروجی برج به دمای هوای محیط وابسته است و نمیتوان آن را زیر ۲۵ درجه پایین آورد. برای کارگاههای کوچک و متوسط که قطعات ساده تولید میکنند، برج خنککننده یک گزینه مقرونبهصرفه است.
۲. چیلرهای صنعتی (Industrial Chillers)

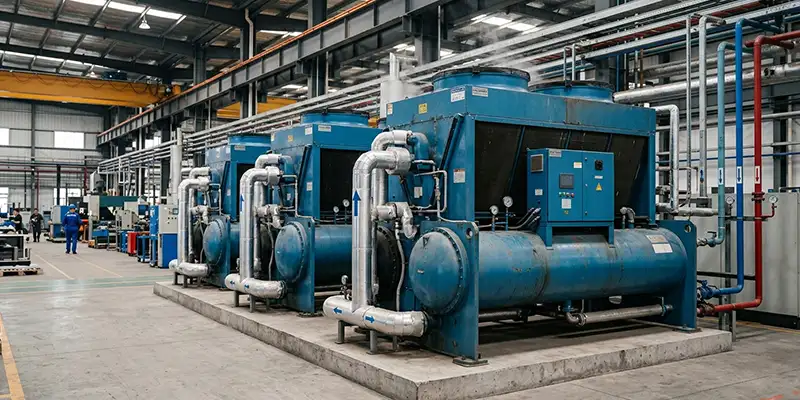

چیلرهای صنعتی قلب تخصصی خنک کاری دستگاه تزریق پلاستیک برای قالبها هستند. این دستگاهها با استفاده از سیکل تبرید تراکمی (کمپرسور، کندانسور، اواپراتور) آب را تا دمای بسیار پایین (حتی صفر درجه) میرسانند. چیلرها دو نوع اصلی دارند: هوا خنک (رادیاتور با فن) که نصب آسانتری دارد اما مصرف برق بیشتری دارد، و آب خنک که نیاز به برج خنککننده جداگانه دارد اما بازدهی بالاتری برای کارگاههای بزرگ دارد. مزیت چیلر، پایداری دمای آب بدون تأثیر از دمای محیط است. برای قطعاتی که نیاز به خنککاری سریع و یکنواخت دارند (مثل قطعات خودرویی، پزشکی یا لوازم خانگی براق)، چیلر یک ضرورت است. تنها عیب آن هزینه اولیه و مصرف برق بالاست. اگر قالب شما کانالهای خنککاری حساس دارد، بدون چیلر نمیتوانید کیفیت پایدار تضمین کنید.
۳. سیستمهای ترکیبی یا هیبریدی (برج + چیلر)
بهترین و بهینهترین روش های خنک کاری دستگاه تزریق پلاستیک برای کارگاههای بزرگ و حرفهای، استفاده همزمان از برج خنککننده و چیلر است. در این روش، برج خنککننده وظیفه خنککاری روغن هیدرولیک و گلوگاه تغذیه را بر عهده میگیرد (چون این بخشها دمای چندان پایینی نیاز ندارند) و چیلر فقط برای قالبها آب بسیار سرد تأمین میکند. نتیجه: چیلر کوچکتری نیاز دارید (کاهش مصرف برق تا ۵۰٪) و برج نیز با مدار مجزا کار میکند. این روش حتی برای دستگاه سبد زنی (که قطعات بزرگ و ضخیم تولید میکند و نیاز به خنککاری یکنواخت دارد) نیز فوقالعاده مؤثر است. در عمل، آب برج ابتدا وارد مبدل حرارتی روغن و سپس وارد گلوگاه میشود و آب چیلر مستقیماً به قالب میرود. با این کار هم هزینهها کاهش مییابد و هم کیفیت قطعات به حداکثر میرسد.
تکنیکهای طراحی کانالهای خنککاری درون قالب
طراحی کانالهای خنککاری درون قالب، یکی از حساسترین مراحل مهندسی در روش های خنک کاری دستگاه تزریق پلاستیک است. اگر آب نتواند به تمام نقاط داغ قالب برسد، قطعه نهایی دچار تاببرداشتن، مکش سطحی و افزایش زمان سیکل میشود. دو روش اصلی برای طراحی این کانالها وجود دارد: روش سنتی (با کانالهای مستقیم) و روش پیشرفته همشکل (با کانالهای منحنی). انتخاب هر کدام بستگی به پیچیدگی قطعه، بودجه ساخت قالب و تیراژ تولید دارد. در ادامه هر روش را بررسی میکنیم.
روش سنتی یا استاندارد (Standard Cooling)
روش سنتی طراحی کانال خنککاری، حفر سوراخهای مستقیم با دریل درون بدنه قالب است. این روش ساده، سریع و کمهزینه است و برای سالیان طولانی در خنک کاری دستگاه تزریق پلاستیک استفاده میشده. در این روش، کانالها معمولاً به صورت خطی و موازی با سطح قالب حفر میشوند و با پلاگهای مسی یا برنجی مسیر آب را هدایت میکنند. مزیت اصلی آن هزینه پایین ساخت و قابلیت تعمیر آسان است. اما عیب بزرگ آن این است که کانالهای مستقیم نمیتوانند از نزدیک سطوح منحنی یا زوایای تیز قالب عبور کنند. در نتیجه، نقاط داغی در قالب باقی میمانند که قطعه در آن نواحی دیرتر سرد میشود و کیفیت افت میکند. برای قطعات ساده مانند دستگاه تولید ظرف پلاستیکی که دیوارههای یکنواخت دارند، روش سنتی هنوز هم کارآمد است. اما برای قطعات پیچیده و حساس، دیگر پاسخگو نیست.
خنککاری همشکل یا منسجم (Conformal Cooling)
خنککاری همشکل، تحولی بزرگ در سیستم خنک کاری دستگاه تزریق پلاستیک ایجاد کرده است. در این روش به جای کانالهای مستقیم، از پرینت سهبعدی فلزی برای ساخت قالب استفاده میشود و کانالهایی منحنی و منطبق بر شکل قطعه طراحی میگردند. این کانالها درست در فاصله یکسان از سطح قطعه قرار میگیرند و گرمای تمام نقاط را به طور یکنواخت دفع میکنند. نتیجه چیست؟ زمان خنککاری تا ۴۰٪ کاهش مییابد، تاببرداشتن قطعه تقریباً صفر میشود و کیفیت سطح به شدت بهبود مییابد. عیب اصلی این روش، هزینه بالای ساخت قالب به دلیل استفاده از پرینترهای سهبعدی صنعتی است. اما برای تولید انبوه قطعات پیچیده (مثل قطعات خودرویی، پزشکی و الکترونیکی)، این هزینه خیلی زود بازگشت مییابد. اگر به دنبال کاهش زمان سیکل و افزایش راندمان خط تولید خود هستید، استفاده از کانالهای همشکل یکی از هوشمندانهترین روش های خنک کاری دستگاه تزریق پلاستیک در دنیای مدرن است.
عوارض و مشکلات ناشی از خنککاری ناقص یا غیراصولی
هنگامی که فرآیند خنک کاری دستگاه تزریق پلاستیک به درستی طراحی یا اجرا نشود، هزینههای سنگینی به تولیدکننده تحمیل میشود. گاهی یک سیستم خنک کننده دستگاه تزریق پلاستیک ضعیف، نه تنها کیفیت قطعه را نابود میکند، بلکه کل خط تولید را متوقف میسازد. در زیر مهمترین عوارض را مرور میکنیم:
🔹 مکش سطحی (Sink Mark): وقتی بخشهای ضخیم قطعه دیرتر از بخشهای نازک خنک میشوند، سطح قطعه فرو میرود و فرورفتگیهای ناخوشایندی ایجاد میشود. این عیب در قطعات تزریقی با خنککاری نامتوازن بسیار شایع است.
🔹 خط جوش ضعیف (Weak Weld Line): خنککاری زودهنگام و ناهموار باعث میشود جبهههای جریان پلاستیک قبل از ترکیب کامل، سرد شوند و در محل برخورد، خطی ضعیف و ترکخورده باقی بماند.
🔹 براقیت نامتوازن (Uneven Gloss): نقاط داغ قالب سطحی مات و نقاط سرد سطحی براق ایجاد میکنند. نتیجه یک قطعه با ظاهر دو رنگ و غیرحرفهای است.
🔹 داغ کردن روغن هیدرولیک و توقف خط تولید: اگر مدار خنککاری روغن هیدرولیک ناکارآمد باشد، دمای روغن از ۵۵ درجه عبور میکند، ویسکوزیته افت میکند، فشار سیستم پایین میآید و دستگاه برای جلوگیری از خرابی کامل، خاموش میشود.
🔹 تاببرداشتن و پیچیدگی قطعه: خنککاری غیریکنواخت باعث تنشهای پسماند میشود که پس از خروج قطعه از قالب، آن را خمیده یا تابخورده میکند.
چگونه با انتخاب روش خنککاری مناسب، ضایعات تولید را صفر کنیم؟
هیچ تولیدی نمیتواند ادعای «ضایعات صفر» داشته باشد، اما با انتخاب درست سیستم خنک کاری دستگاه تزریق پلاستیک میتوانید ضایعات را به نزدیک صفر برسانید. راز موفقیت در سه گام خلاصه میشود:
🔹 گام اول – شناسایی نیاز دقیق قطعه
قطعات ضخیم و حساس به تاببرداشتن نیاز به خنککاری یکنواخت و آهسته دارند؛ قطعات نازک و ساده به خنککاری سریع. بدون این شناخت، حتی بهترین تجهیزات هم نتیجه نمیدهند.
🔹 گام دوم – انتخاب روش متناسب با تیراژ و بودجه
برای کارگاههای کوچک، برج خنککننده به همراه مدار مجزا برای قالب کافی است. برای خطوط تولید حساس و انبوه، ترکیب چیلر و برج (سیستم هیبریدی) بهترین بازدهی را دارد.
🔹 گام سوم – پایش مداوم دما و رسوبزدایی
رسوب گرفتگی کانالهای قالب، دشمن خاموش کیفیت است. با بازرسی دورهای و استفاده از آب نرم یا تصفیه شده، میتوانید از افت ناگهانی خنککاری جلوگیری کنید.
در نهایت، به کارگیری روش های خنک کاری دستگاه تزریق پلاستیک به صورت علمی و متناسب با محصول، تعداد قطعات معیوب را به کمتر از ۱٪ میرساند و راندمان خط تولید را به حداکثر میبرد.
سوالات متداول درباره خنک کاری دستگاه تزریق پلاستیک
۱. تفاوت کاربرد برج خنککننده و چیلر در کارگاه تزریق پلاستیک چیست؟
برج خنککننده برای خنککاری روغن هیدرولیک و گلوگاه تغذیه مناسب است (دمای آب حدود ۲۵ تا ۳۵ درجه). چیلر برای خنککاری دقیق قالب با دمای پایین و پایدار (۵ تا ۲۰ درجه) استفاده میشود.
۲. دمای استاندارد آب ورودی به قالب برای تزریق پلاستیک چقدر باید باشد؟
معمولاً بین ۱۰ تا ۲۵ درجه سانتیگراد، بسته به نوع پلاستیک و ضخامت قطعه. برای ABS حدود ۱۵ تا ۲۰ درجه، برای پلیپروپیلن (PP) حدود ۱۰ تا ۱۵ درجه توصیه میشود.
۳. چرا دمای روغن هیدرولیک دستگاه تزریق نباید از ۵۵ درجه بالاتر برود؟
بالای ۵۵ درجه، ویسکوزیته روغن کاهش مییابد، فشار سیستم افت میکند، واشرها و پمپها آسیب میبینند و عمر دستگاه به شدت کاهش مییابد. همچنین خطر نشت و آتشسوزی افزایش مییابد.
۴. چگونه رسوب کانالهای خنککاری قالب را تمیز کنیم؟
با استفاده از محلولهای شیمیایی رسوبگیر (اسید سیتریک یا اسید فسفریک رقیق) و پمپاژ آن در مدار قالب. سپس با آب تمیز و پرفشار شستشو دهید. انجام دورهای هر ۶ ماه توصیه میشود.
