نحوه تنظیم گیره دستگاه تزریق پلاستیک

گیره دستگاه تزریق پلاستیک یکی از حیاتی‌ترین اجزای این ماشین‌آلات صنعتی محسوب می‌شود که نقش اصلی آن در نگهداری و قفل کردن قالب‌ها در حین فرآیند تزریق است. هرگونه اختلال یا کاهش کارایی در عملکرد گیره، می‌تواند باعث تولید قطعات معیوب و همچنین آسیب‌های پرهزینه به کل دستگاه شود.

یکی از مشکلات رایج در خطوط تولید، علت بسته نشدن گیره دستگاه تزریق پلاستیک است. این موضوع نه‌تنها باعث توقف عملیات تولید می‌شود، بلکه در صورت تکرار می‌تواند به قالب تزریق و سیستم گیره آسیب جدی وارد کند.

اهمیت سرویس و تنظیم گیره دستگاه تزریق پلاستیک

با توجه به نقش کلیدی گیره دستگاه تزریق پلاستیک در کیفیت نهایی محصولات، انجام بازدیدهای تخصصی، روغن‌کاری اصولی و تنظیم دقیق اجزای گیره در بازه‌های زمانی مشخص ضروری است. عدم انجام این موارد ممکن است یکی از علت‌های بسته نشدن گیره دستگاه تزریق پلاستیک باشد.

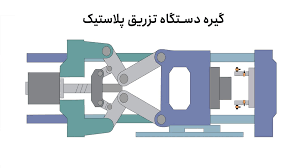

ساختار و عملکرد گیره دستگاه تزریق پلاستیک

گیره دستگاه تزریق پلاستیک وظیفه دارد دو نیمه قالب را در حین تزریق کاملاً قفل نگه دارد. این عملیات می‌تواند به‌صورت دستی یا اتوماتیک انجام شود، اما در هر دو حالت، دقت و سرعت عملکرد گیره اهمیت ویژه‌ای دارد.

بدنه گیره از جنس چدن داکتیل طراحی می‌شود تا در برابر فشار بالا، وزن قالب‌ها و تماس‌های مداوم با سطوح فلزی، دچار خوردگی و سایش نشود. استفاده از این متریال مستحکم کمک می‌کند تا یکی از مهم‌ترین دلایل و علت‌های بسته نشدن گیره دستگاه تزریق پلاستیک یعنی خوردگی یا آسیب فیزیکی، به حداقل برسد.

گیره دستگاه تزریق پلاستیک تحت شدیدترین تنش‌ها

واحد گیره دستگاه تزریق پلاستیک همواره در معرض تنش‌های مکانیکی و فشارهای هیدرولیکی شدید قرار دارد. به همین دلیل طراحی این بخش باید به گونه‌ای باشد که علاوه بر استحکام، انعطاف‌پذیری لازم برای باز و بسته شدن مداوم قالب‌ها را نیز داشته باشد.

در صورتی که با مشکل بسته نشدن گیره دستگاه تزریق پلاستیک مواجه هستید، اولین اقدام بررسی مکانیکی بخش گیره، سیستم هیدرولیک و وضعیت روغن‌کاری آن است. نگهداری درست و پیشگیرانه، نه‌تنها عمر مفید دستگاه را افزایش می‌دهد، بلکه از توقف خط تولید و ضررهای احتمالی جلوگیری می‌کند.

تنظیم گیره دستگاه تزریق پلاستیک

تنظیم گیره دستگاه تزریق پلاستیک به عنوان یکی از مهمترین قسمت‌های فرآیند تزریق پلاستیک به شمار می رود. تنظیم گیره عبارت است از بازدید از اهرم ها و پین های تاگل در خصوص عدم وجود لقی نامتعارف و نیز بررسی میزان توازن و تساوی کشش تایبار ها در زمان قفل گیره  سیار مهم است . زیرا در صورت وجود نیروی غیر یکنواخت ، اعمال نیرو بر روی یک تایبار بیش از بقیه بوده و در طول مدتی باعث بریدگی  تایبار می گردد. راه های سنتی  مختلفی برای تنظیم گیره وجود دارد که از نظر فنی و مهندسی مورد تائید  نمیباشد . از روش های استاندارد برای بررسی این موضوع میتوان به استفاده از ساعت های اندیکاتور نام برد. که کارشناسان متخصص با بررسی و محاسبه میزان کشش تایبارها از انتهای آنها اعمال نیروی موجود در زمان قفل گیره را بر روی هر 4 عدد تایبار را مشاهده و با استفاده از مهره های جلو تایبار ها میزان کشش را در محدوده متناسب قرار میدهند.

در صورتی که گیره دستگاه تزریق پلاستیک به درستی تنظیم نشود، علاوه بر آسیب به دستگاه تزریق پلاستیک ، محصولات نامناسب و با کیفیت پایینی نیز تولید می شوند. بنابراین، تنظیم گیره دستگاه تزریق پلاستیک در زمان بازدید های دوره ای منظم  برای تولید محصولات با کیفیت بسیار مهم و حیاتی بوده و قطعا توصیه می گردد.

اجزای گیره دستگاه تزریق پلاستیک

گیره دستگاه تزریق پلاستیک از اجزای مختلفی تشکیل شده است که هر کدام از آن ها کارایی خاص خود را دارند. در این قسمت به معرفی و وظایف هر کدام از اجزای گیره دستگاه تزریق پلاستیک اشاره خواهیم کرد.

صفحه متحرک

بر روی صفحه متحرک، قسمت بازشو قالب نصب و بر اساس قدرت جک هیدرولیک و با انتقال نیرو توسط اهرم های تاگل نصب شده بین صفحه عقب و  صفحه متحرک  باز و بسته میگگردد.

 میله های تایبار

میله های تایبار 4 میله با پوشش کروم هستند که ارتباط بین سه صفحه گیره برا برقرار مینمایند و موجب حرکت صحیح صفحه گیره متحرک شده و در زمان  قفل قالب  نیروی حاصل از قفل را متحمل میشوند . نکته مهم در رابطه با تایبار این است که فاصله میله ها باید دقیقا هم اندازه باشند و اندازه قالب نیز باید از اندازه فاصله بین  میله ها کمتر باشد.

صفحه ثابت

بر روی صفحه ثابت قسمت ثابت قالب نصب  میگردد و وجود  یک فضای  دوار در وسط این صفحه امکان ورود  مواد مذاب را به قالب از قسمت کالسکه میسر می نماید .

صفحه عقب

در واقع میتوان از آن به عنوان  اصلی ترین قسمت واحد گیره نام برد . این صفحه در انتهائی ترین قسمت واحد گیره قرار گرفته و تمامی   چرخدنده ها و چرخ فلایویل  حرکت گیره جهت تنظیم ارتفاع قالب ، جک هیدرولیک قفل گیره ، یونیت و شیر های هیدرولیک و …  بر روی این صفحه قرار دارند .

بازویی

بازویی برای انجام قفل گیره از اهمیت بالایی برخوردار است. بازویی ها  از یک سمت به صفحه صلیبی و از سمت دیگر به صفحات متحرک و صفحه انتهایی متصل میگردند و مهم ترین عامل برای حرکت صفحه متحرک بر روی تایبار می باشند.

صلیبی

صلیبی یک گیره می باشد که از یک سو به جک گیره تزریق پلاستیک و از سمت دیگر به بازویی متصل می شود.

همان طور که گفته شد گیره دستگاه تزریق پلاستیک از اهمیت بسیار بالایی برخوردار می باشد و اگر به صورت دوره ای، تنظیم و بررسی نشوند ممکن است شما را با مشکلات جدی ای رو به رو کند.
