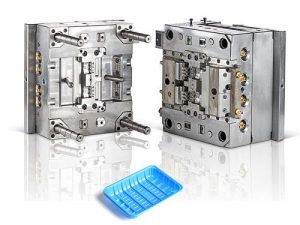

راهگاه قالب تزریق پلاستیک چیست و چه کاربردی دارد؟
در این مقاله قصد داریم تا به بررسی طراحی و مقایسه سیستم راهگاه های گرم در قالب تزریق پلاستیک نسبت به راهگاه های سرد بپردازیم.
در پروسه تزریق به روش راهگاه سرد، پس از پر شدن کامل حفره های قالب و شروع عملیات خنک کاری، به غیر از محتویات داخل حفره (که محصول نهایی را شکل میدهد)، مسیر عبوری مواد مذاب از سر نازل دستگاه تزریق تا گیت ورودی حفره قالب نیز همراه با محصول نهایی سرد شده و توسط سیستم پران از قالب جدا میشود. این مواد سرد شده اضافه داخل راهگاه در صورت قابل بازیافت نبودن به عنوان ضایعات تولید دور ریز شده و در صورت قابل بازیافت بودن جهت آسیاب و استفاده مجدد، در انبار نگهداری میشوند. استفاده مجدد از مواد بازیافتی موجب تحمیل هزینه انبارداری و انجام عملیات آسیاب شده و موجب کاهش کیفیت ظاهری و استحکام مکانیکی محصول نیز میگردد.
قالب راهگاه سرد (Cold Runner) چیست؟
در این سیستم سنتی، دمای مسیر ورودی مواد با دمای حفرههای قالب یکسان است. به همین دلیل، پس از تزریق، پلاستیک موجود در مسیرهای انتقال نیز همراه با قطعه سرد و منجمد شده و در مرحله پران، به صورت یک «دنباله پلاستیکی» (اسپرو و راهگاه) از قالب خارج میشود.
مزایا و معایب راهگاه سرد
هزینه اولیه پایین: طراحی سادهتر و قیمت ارزانتر قالب.
نگهداری آسان: به دلیل نبود سیستمهای برقی و المنت، تعمیرات آن پیچیدگی کمتری دارد.
ضایعات مواد: تولید مقدار زیادی پرت مواد (Scrap) در هر سیکل که هزینه تولید را بالا میبرد.
اتلاف پارامترهای فنی: سرد بودن مسیر باعث افت فشار تزریق و دمای ذوب شده و احتمال بروز عیوب در قطعه را افزایش میدهد.
۲. قالب راهگاه گرم (Hot Runner) چیست؟
تکنولوژی راهگاه گرم، سیستمی هوشمند برای هدایت مواد مذاب است که با استفاده از المنتها و ترموکوپلها، دمای پلیمر را تا لحظه ورود به حفره قالب در حالت ذوب و یکنواخت نگه میدارد. در این سیستم، هیچ ماده سرد شدهای در مسیر باقی نمیماند.
مزایای استراتژیک سیستم راهگاه گرم (Hot Runner)
استفاده از این تکنولوژی در خطوط تولید مدرن و دستگاه تزریق پلاستیک اطلس ماشین، مزایای زیر را به همراه دارد:
حذف ۹۹ درصدی ضایعات: با حذف راهگاههای منجمد شده، نیاز به آسیاب کردن مجدد مواد و انبارداری ضایعات از بین میرود.
کاهش ۳۰ درصدی مصرف انرژی: به دلیل حفظ دمای مواد در طول مسیر، نیاز به فشار تزریق کمتری وجود دارد؛ لذا میتوان از دستگاههایی با تناژ کمتر استفاده کرد.
افزایش سرعت تولید (Cycle Time): حذف مرحله خنککاری راهگاههای ضخیم، زمان هر سیکل تولید را به شدت کاهش میدهد.
کیفیت بصری خیرهکننده: کاهش اثر اتصال به گیت (Gate) و توزیع یکنواخت حرارت، مانع از عیوبی مثل تاب برداشتن (Warpage) یا جمعشدگی (Shrinkage) میشود.
تولید تمام اتوماتیک: با حذف نیاز به اپراتور جهت جدا کردن دستی راهگاه از محصول، فرآیند تولید کاملاً خودکار میگردد.
مقایسه فنی در یک نگاه: راهگاه گرم یا سرد؟
در جدول زیر، تفاوتهای کلیدی این دو سیستم برای تصمیمگیری بهتر شما خلاصه شده است:
| شاخص مقایسه | راهگاه سرد (Cold Runner) | راهگاه گرم (Hot Runner) |
| هزینه ساخت قالب | ارزان و اقتصادی | گران (به دلیل سیستم برقی) |
| میزان ضایعات مواد | زیاد (نیاز به بازیافت) | تقریباً صفر |
| سرعت سیکل تولید | کندتر | بسیار سریع |
| دقت ابعادی قطعه | معمولی | بسیار بالا |
| هزینه تعمیر و نگهداری | پایین | بالا (نیاز به تخصص) |
| مناسب برای | تیراژ پایین و قطعات ساده | تیراژ بالا و قطعات حساس/پزشکی |
معایب سیستم راهگاه گرم؛ آنچه باید بدانید
با وجود تمام مزایا، سیستم راهگاه گرم چالشهایی نیز دارد:
هزینه اولیه: قیمت تمامشده قالب به دلیل وجود منیفولد، نازلها و کنترلر دما به مراتب بالاتر است.
حساسیت بالا: نگهداری از این قالبها نیازمند دانش فنی بیشتری است و خرابی المنتها میتواند خط تولید را متوقف کند.
کدام سیستم برای شما پرسودتر است؟
اگر هدف شما تولید انبوه با کمترین هزینه جاری و بالاترین کیفیت است، سرمایهگذاری روی راهگاه گرم در درازمدت با حذف ضایعات و کاهش مصرف انرژی، هزینههای اولیه خود را جبران میکند. اما برای تست بازار یا تولیدات با تیراژ محدود، راهگاه سرد گزینه منطقیتری است.
